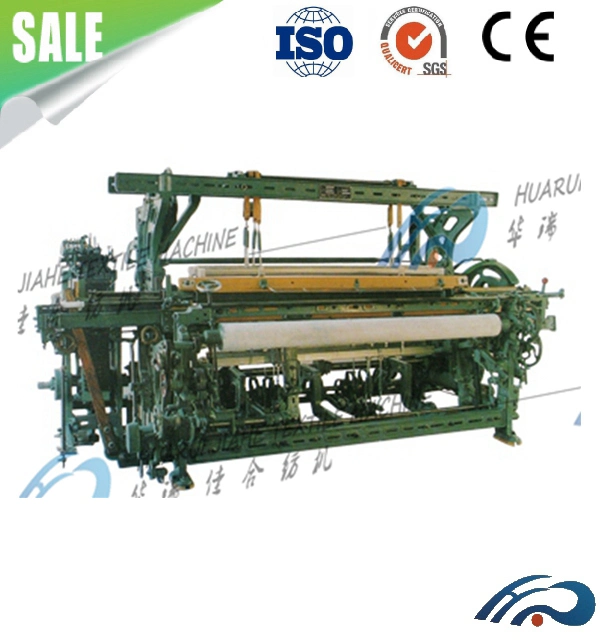

آلة ويڤالون
آلة ويڤالون

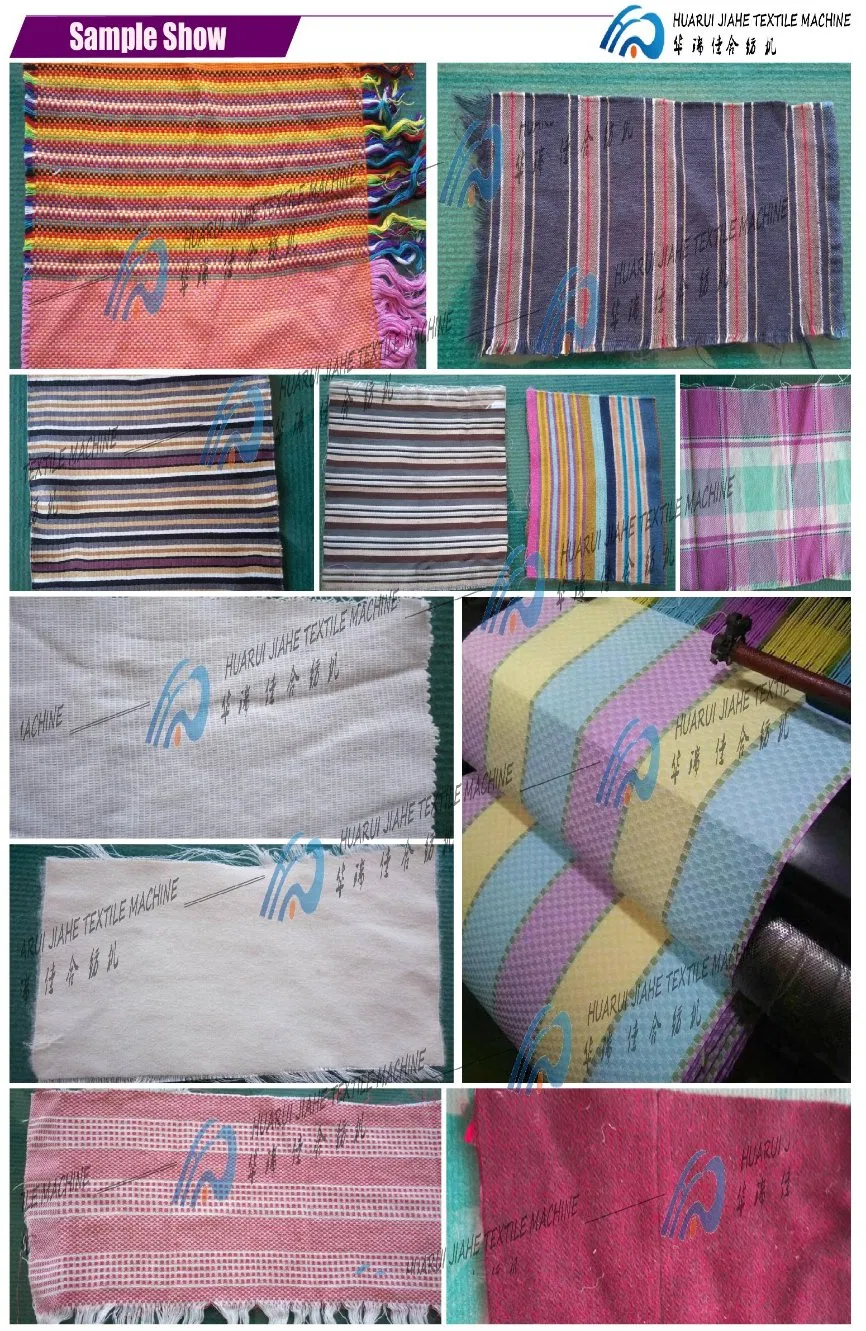

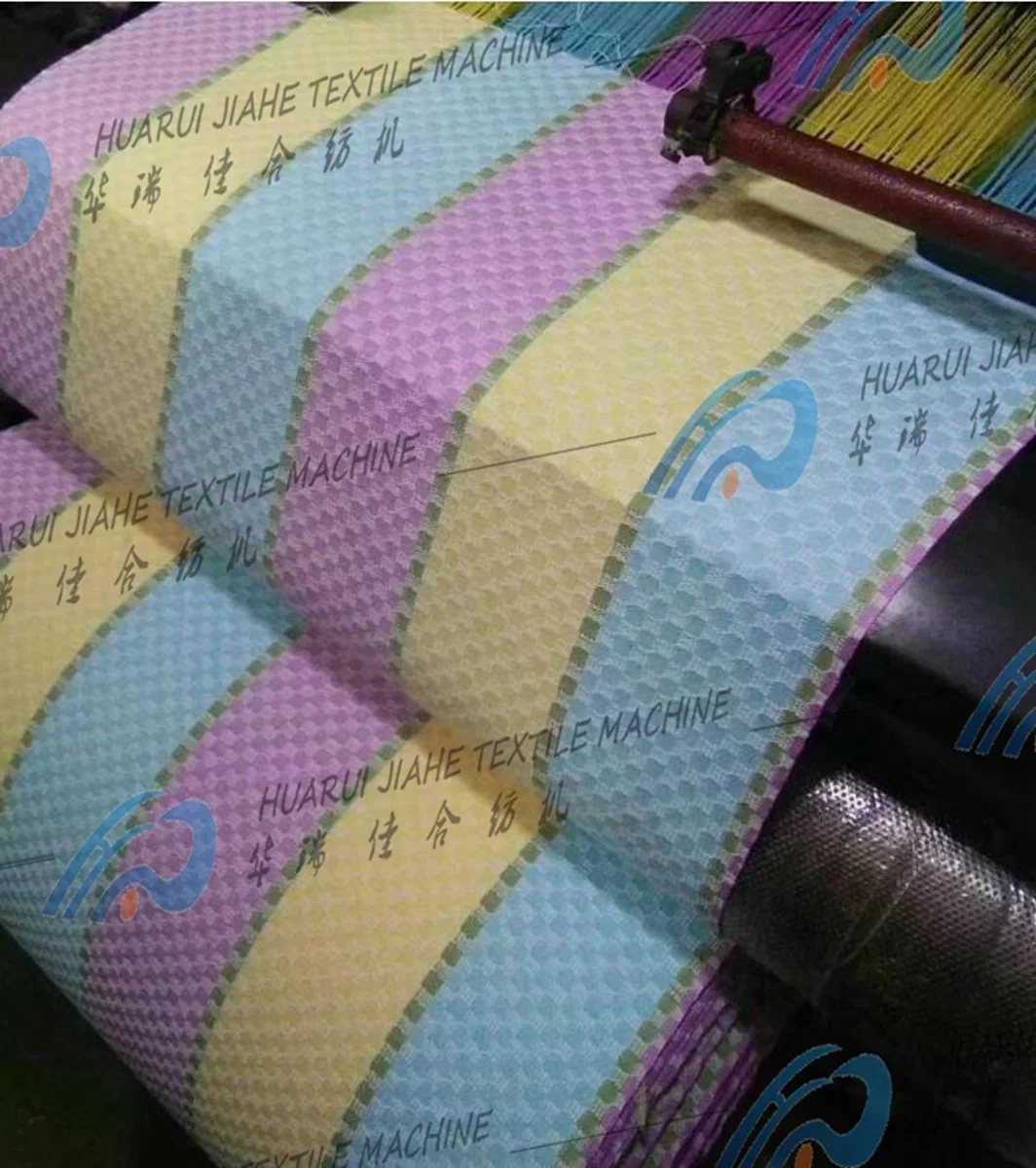

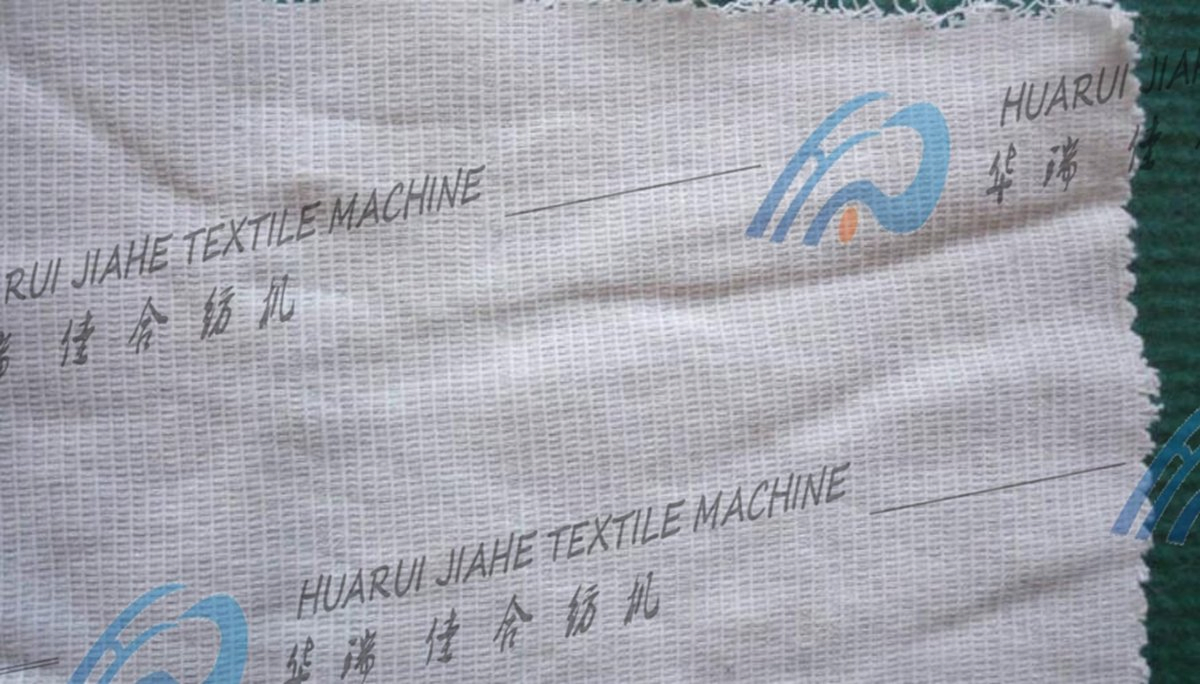

يستخدم هذا النوع بشكل أساسي في نسج شاش الفحص الطبي، وأقمشة الملاءات، وأقمشة الملابس النسائية والرجالية عن طريق الحياكة الأحادية أو خيوط السداء متعددة الألوان، أو خيوط السداء المبرومة مع أربعة ألوان مختلفة لخيوط اللحمة في تصميمات متنوعة وفقاً لدوران خلط الألوان.
| المواصفات الفنية | التفاصيل |
|---|---|
| (1) النوع | تحت إنتقاء نوع، صندوق مكوك متعدد، موقف آلي، لحمة يدويّة تستكمل |
| (2) نوع التشغيل باليد | يمين (R.H) ويسار (L.H) |
| (3) مساحة قصب ريد | 56 بوصة، 63 بوصة، 75 بوصة |
| (4) الحد الأقصى لمساحة السداء | 130 سم (56")، 147 سم (63")، 177 سم (75") |
| (5) سرعة عمود التدوير | 125-140 دورة في الدقيقة |
| (6) زاوية بين قصب ومكوك لوحة | 86° 36' |
| (7) نظام التشغيل | ينقل قابض يقاد مع حزام من النوع المثلث |
| (8) موديل المحرك | طراز FO-53-6N بقوة 0.8 كيلوواط، 960 دورة في الدقيقة |
| (9) نوع صندوق المكوك | 1×4 صندوق متعدد |
| (10) حركة صندوق المكوك | حركة رفع صندوق المكوك التروسي |
| (11) مفتاح صندوق المكوك | لوحة تحكم فولاذية، مفتاح صندوق مكوك عشوائي |
| (12) لوح فولاذي | استخدام انحراف من فتحة أو لوحة تحكم مثقبة على جانب واحد، للتحكم في 16 أو 32 أو 64 مكوك من الجانب الآخر |
| (13) أداة تشكيل النفس (الفتح) | فتح مزدوج للنسيج (الحد الأقصى 14 إطاراً للدوبي) |
| (14) حركة الضرب | حماية خيوط السداء أثناء الضرب |
| (15) حركة الإرسال (ترك القماش) | تغذية السداء تلقائياً وبشكل إيجابي أو شبه إيجابي مع تعويض قوة الشد |
| (16) نوع السحب والتقدم | سحب فاصل بسبعة أسنان، قطر أقصى للسحب 300 مم |
| (17) آلية إيقاف اللحمة | شوكة جانبية أو مجس لحمة عند خلو اللحمة، إيقاف الآلة تلقائياً |
| (18) الوزن الإجمالي | 1200 كجم (56 بوصة) / 1300 كجم (63 بوصة) / 1400 كجم (75 بوصة) |
| (19) الحجم الإجمالي |
للدوبي: العرض 2771 مم (56") / 3076 مم (63") / 3433 مم (75") للعادي: العرض 2571 مم (56") / 2976 مم (63") / 3333 مم (75") العمق 1602 مم، الارتفاع 2250 مم (للدوبي)، 1554 مم (للعادي) |
| (20) طول المكوك | الطول 370 مم، العرض 44.5 مم، الارتفاع 33.5 مم، بزاوية 86°30'، النوع الأيسر والأيمن |
| أنابيب اللحمة | طول 195 مم، القطر الخارجي للسداء 12.5 مم، مع أخدود تفتيش اللحمة |
| طول قصب خط المحيط | 1394 مم (56") / 1568 مم (63") / 1873 مم (75") |
| طول قطعة النير (Heald) | 305 مم أو 330 مم |
| قطعة إيقاف السداء | الطول 120 مم، العرض 11 مم، السمك 0.2 مم |
